Порядок нанесения контурной маркировки на грузовые автомобили
Схемы оклейки лентой в соответствии с законодательством РФ
- Контурная маркировка автопоездов. В составе автопоезда: автомобиль-тягач, полуприцеп-фургон или полуприцеп с тентом. Контурная маркировка выполнена сплошной светоотражающей лентой по всему периметру боковых и задней поверхностей транспортного средства.
Используемая лента: желтая, красная, белая
- Контурная маркировка автопоездов. В составе автопоезда: автомобиль-тягач, полуприцеп-фургон или полуприцеп с тентом. Контурная маркировка выполнена прерывистой светоотражающей лентой по всему периметру боковых и задней поверхностей транспортного средства.
Используемая лента: желтая, красная, белая

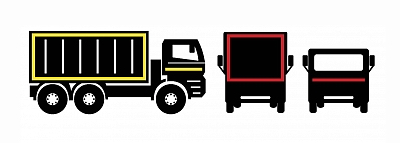

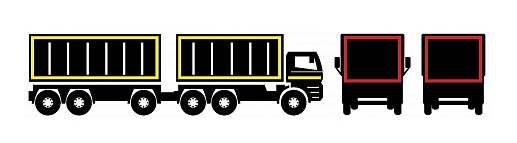

- Контурная маркировка автопоездов. В составе автопоезда: автомобиль, прицеп с кузовом либо фургон с тентом. Контурная маркировка выполнена сплошной светоотражающей лентой по всему периметру боковых и задней поверхностей транспортного средства.
Используемая лента: желтая, красная, белая

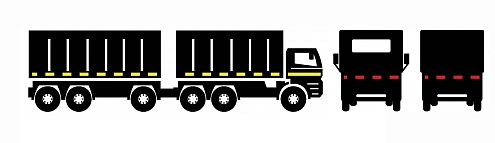

- Контурная маркировка автопоездов. В составе автопоезда: автомобиль, прицеп с кузовом либо фургон с тентом. Контурная маркировка выполнена прерывистой светоотражающей лентой, по всему периметру боковых и задней поверхностей транспортного средства.
Используемая лента: желтая, красная, белая

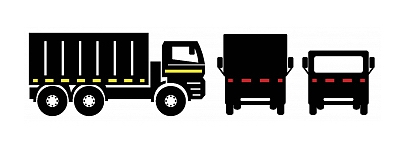

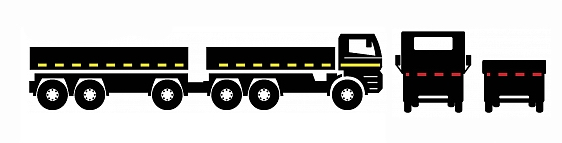

- Контурная маркировка бортового автомобиля и бортового прицепа/полуприцепа. Контурная маркировка выполнена прерывистой светоотражающей лентой, по нижнему краю боковых и задней поверхностей транспортного средства.
Используемая лента: желтая, красная, белая

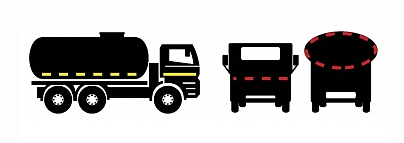

- Контурная маркировка бортового автомобиля-цистерны и прицепа-цистерны для перевозки жидких грузов. Контурная маркировка выполнена прерывистой светоотражающей лентой, по нижнему краю боковых и задней поверхностей транспортного средства.
Используемая лента: желтая, красная, белая

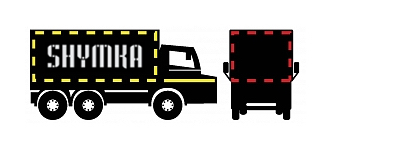

- Контурная маркировка автомобиля капотной компоновки с кузовом фургоном. Контурная маркировка выполнена прерывистой светоотражающей лентой, по всему периметру боковых и задней поверхностей транспортного средства. При этом по центру боковых поверхностей транспортного средства размещается отличительная и/или графическая маркировка.
Используемая лента: желтая, красная, белая

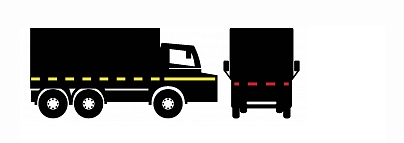

- Контурная маркировка автомобиля капотной компановки с кузовом фургоном. Контурная маркировка выполнена прерывистой светоотражающей лентой, по нижнему краю и задней поверхностей транспортного средства.
Используемая лента: желтая, красная, белая

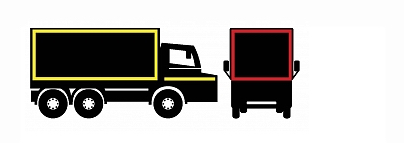

- Контурная маркировка автомобиля капотной компоновки с кузовом фургоном. Контурная маркировка выполнена сплошной светоотражающей лентой, по всему периметру боковых и задней поверхностей транспортного средства.
Используемая лента: желтая, красная, белая

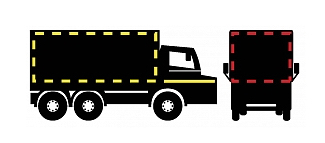

- Контурная маркировка автомобиля капотной компоновки с кузовом фургоном. Контурная маркировка выполнена прерывистой светоотражающей лентой, по всему периметру боковых и задней поверхностей транспортного средства.
Используемая лента: желтая, красная, белая

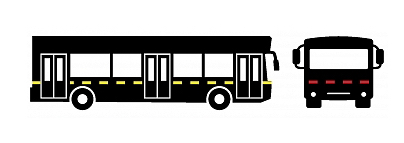

- Контурная маркировка автобуса. Контурная маркировка выполнена прерывистой светоотражающей лентой по центру боковых и нижнему краю задней поверхностей транспортого средства.
Используемая лента: желтая, красная, белая

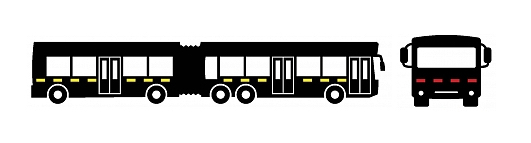

- Контурная маркировка сочлененных автобусов. Контурная маркировка выполнена прерывистой светоотражающей лентой по центру боковых и нижнему краю задней поверхностей транспортного средства.
Используемая лента: желтая, красная, белая
Нормативные требования к маркировке:

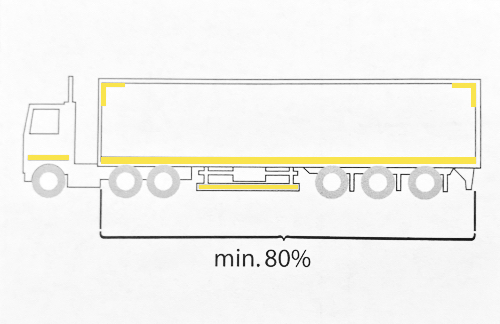

- Маркировка должна занимать, по меньшей мере, 80% длины и/или ширины транспортного средства. В случае прерывистых полос расстояние между отдельными элементами должно быть как можно меньше и не должно превышать 50 процентов длины самого короткого элемента.

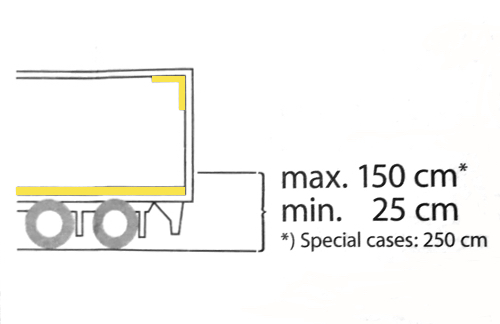

- Минимальная высота нижнего края светоотражающей маркировки над опорной поверхностью должна составлять 25 cм. Максимальная - 150 см.

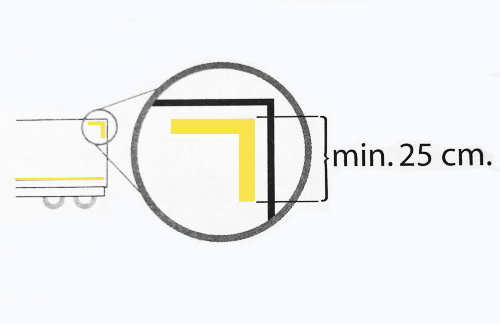

- При монтаже частичного бокового контура обязательно формирование сверху 2 углов, сторона которых как минимум 25 см.
- При ширине кузова автомобилей категории N2, прицепов и полуприцепов категории О3, О4 в 2,1 метра и более обязателен полный контур сзади.
- При длине кузова тех же категорий транспорта 6 и более метров оформляется частичный контур сбоку.
- Установленные на задней части кузова знаки могут выступать частью контура (ЕЭК ООН, правило №70-01).
- Расстояние между поверхностью маркировки и обязательным сигналом торможения – минимум 0,2 м.
- Задний контур выполняется желтой или красной светоотражающей лентой.
- Боковая маркировка предполагает использование белой и желтой ленты.
- ВАЖНО. Боковая контурная маркировка транспортных средств категорий М1 и О1 запрещена! (Технический регламент Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011))
На сегодняшний день на территории РФ действует «Техническй регламент о безопасности колесных транспортных средств», устанавливающий обязательные требования к контурной маркировке транспортных средств следующих категорий:
- N2 - ТС, предназначенные для перевозки грузов, имеющие технически допустимую максимальную массу свыше 7,5 тонны, но не более 12 тонн;
- N3 - ТС, предназначенные для перевозки грузов, имеющие технически допустимую максимальную массу более 12 тонн;
- O3 - Прицепы, технически допустимая максимальная масса которых свыше 3,5 т, но не более 10 т.
- O4 - Прицепы, технически допустимая максимальная масса которых более 10 т.
Кроме того, маркировка желательна для следующих категорий ТС: М2, М3, N1, О2 и N2, если его полная масса не превышает 7,5 тонн.
В большинстве случаев маркировка осуществляется при помощи светоотражающей ленты. Однако, прежде чем приступить к непосредственному нанесению маркировки убедитесь, что светоотражающая лента соответствует всем нормативам ГОСТ. В противном случае транспортное средство рискует не пройти ежегодный техосмотр.
В заключении, следует отметить, что нарушение требований технических регламентов может повлечь за собой наложение административного штрафа на должностных лиц в размере от 1 тыс. до 2 тыс. рублей с конфискацией предметов административного правонарушения; на юридических лиц – от 40 тыс. до 50 тыс. рублей с конфискацией предметов административного правонарушения.
Именно поэтому важно не только выбрать качественную светоотражающую ленту, соответствующую нормативам ГОСТ, но и наклеить ее в соответствии со всеми требованиями, установленными законодательством.
